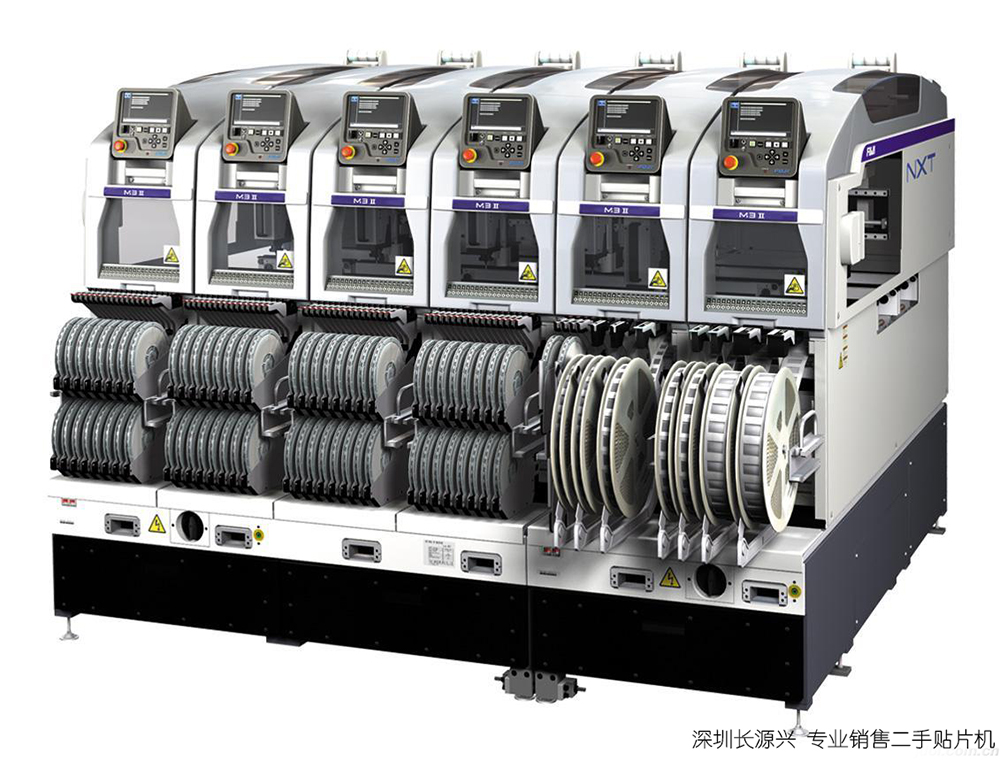

作为一个专业人士，你应该了解SMT机器中各种常用的零件知识，下面我们来详细列举一下，仅供参考：
常见的SMD零件包装方式CHIP/MELF/TR/SOP(SOIC)/SOJ/PLCC/QFP/BGA.
电阻[ R ] [ RN ] [VR]
CHIP=有公制/英制两种规格,在台湾说法以英制为准,常用的CHIP零件如下表:
零件规格 长(L) 宽(W) 厚(T) REMARK
0402(英)/1005(公) 1.0mm 0.5mm 0.4-0.7mm
0603(英)/1608(公) 1.6mm 0.8mm 0.4-1.0mm
0805(英)/2125(公) 2.0mm 1.25mm 0.5-1.0mm
1206(英)/3216(公) 3.2mm 1.6mm 0.6-1.2mm
CHIP分电阻及电容,偶尔有电感/特殊规格等零件,一般平面四方称为CHIP.
A. 电阻在PC板简称 [ R ], 排阻称 [ RN ], 可变电阻称 [ VR ]
a1. R的误差值有 J Type=+/-5% (常用)以3位数字显示.
F Type=+/-1% (精密)以4位数字显示.
J Type 零件外观显示=电阻值
000=1Ω
100=10Ω
101=100Ω
102=1KΩ
103=10KΩ
104=100KΩ
105=1MΩ
F Type 零件外观显示=电阻值
1R2=1.2Ω
1000=100Ω
1001=1KΩ
1002=10KΩ
1003=100KΩ
1004=1MΩ
RN和J Type一样外观显示, 在主机板常见规格1206.
SMD的RN有8个点吃锡, 不像1206有2个点吃锡.
VR用在通信产品上, 有2/3个吃锡点.
B. 主机板(MAIN BOARD)常见的电阻规格0603/0805/RN…
C. 通信产品因高频关系, 常见的电阻规格0603/1608/VR, 但会以F Type出现居多.
D. 零件的趋势渐被0603所取代, 主要LAYOUT及机板的密度(Notebook)的需求加上材料的耐压特性及锡膏和钢板精度都已克服, 以后0603零件会逐渐普遍.
电容[ C ]
A. 电容在PC板简称[ C ], 它的外观没有数字可供分辨, 通常颜色愈浅, 电容值愈小.
a1. C的误差值有 Z Type=+80%, -20%(常用104Z)
M Type=+10%, -10%
K Type=+20%, -20%(常用103K)
J Type=+/-5%
F Type=+/-1%
它的电容值换算
1P
10P
100P=101P=0.0001uf
1000P=102P=0.001uf=1n
10000P=103P=0.01uf=10n
100000P=104P=0.1uf=100n *104P用在主机板的IC旁SOP的10pin-20pin
1000000P=105P=1uf *工厂的写法与说法104P
10000000P=10uf(用在主机板的5V, 过滤电流噪声)
电容有正负极性之分, 有Mark为正极(料带前进的右)
SMD电容因特性及耐压等关系有不同的材料
电容材料以分陶瓷/钽质/电解
以计算机主机板看在286时代都以DIP+PLCC零件为主, 当时的PLCC不是直接焊在PC板上, 都会安装在一个零件座上(SOCKET), 也看不到1206的踪迹.
二极体[ C ] /晶体管/电感/震荡器[ QUARTZ ]
二极体[ D ]
二极体有IN4148/ZD 5.6V(极纳稳压)及整流二极体IN4001/IN4002及发光二极体,俗称LED.
IN4148有在主机板上顺流之用(SIZEΦ1.4mm*3.4mm)
ZD5.6V用在Power部份主要限流电压.(SIZEΦ1.4mm*3.4mm)
IN4001用在Power部份主要将AC电压转成DC之用(SIZEΦ2.5mm*3.4mm), 现已改成桥式整流器所取代.
LED主要显示用, 市场已出现双色,红,黄,绿,缺蓝.
二极体有正负极之分, 有Mark为负极(料带前进的左)
电感[ L ]
电感规格有HZ(计量单位:亨利), 用电表量=0Ω
线圈
晶体管[ Q ]
主机板有2N3904,2N3906常见两种.
通信产品规格更多有3,4,5,6只脚, 形状长方及圆形加十字……
在5,6只晶体管, 其实它是IC零件之类, 用在B.B.CALL之类性产品.
SOP/SOJ/PLCC/QFP(CHIP SET)/BGA[ U ]
SOP外观2边向外弯, 脚数有8,14,16,20……
SOJ外观2边向外弯, 脚数有20,24,28,32,40,44, 主要DRAM, SRAM……
TSOP外观2边向外, 脚数有20,24,28…… PCMCIA, Fast IC卡, 主要它的零件厚度在1.0mm以下.
PLCC外观4边向内弯, 脚数有20,28,32,44,54,68,84.
QFP外观4边向外弯, 脚数有44-256pin, PITCH(脚和脚的间距)0.8-0.3之间.
主机板常见SOP零件74系列7404/F244/F245/ALS244/LS244/75232(1488,1489)
SOJ用在SIMM MODULE 如主机板72pin simm.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
